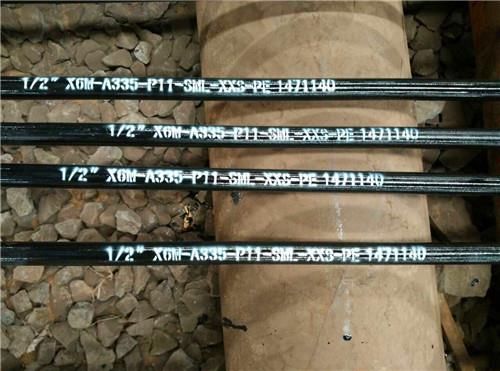

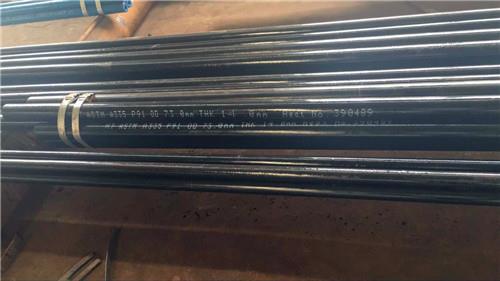

Alaşımlı Çelik A335 P5/P9/P11/P12/P22/P91 Dikişsiz Boru
A335 alaşımlı çelik dikişsiz boru fiyatı 2026'da 0,85–2,5 ABD Doları/kg'dır. Kazanlar, enerji santralleri ve petrokimya hizmetlerine yönelik P5, P9, P11, P22, P91 borularını karşılaştırın.
Tür: Kesintisiz
Dış Çap: 1/2"-26"
Kalınlık: SCH5-SCHXXS
Uzunluk: 0-12M, Özelleştirilmiş
Süreç: Sıcak / Soğuk Haddelenmiş, Sıcak İş, Soğuk Çekilmiş
Zhengzhou Huitong Pipeline Equipment Co., Ltd., Çin'deki alaşımlı çelik a335 p5/p9/p11/p12/p22/p91 dikişsiz borunun önde gelen üreticilerinden ve tedarikçilerinden biridir. Alaşımlı çelik a335 p5/p9/p11/p12/p22/p91 dikişsiz borumuzu satın almanızı memnuniyetle karşılıyoruz. Fabrikamız ayrıca özelleştirilmiş siparişleri de kabul etmektedir. Rekabetçi fiyatlarımızdan ve mükemmel hizmetten yararlanmak için lütfen özgür olun.
Alaşımlı Çelik A335 P5 P9 P11 P22 P91 Dikişsiz Boru Fiyat 2026|Tedarikçi ve Beden Kılavuzu
ASTM A335 P5/P9/P11/P12/P22/P91 dikişsiz boru fiyatı, kaliteye, boyuta ve miktara bağlı olarak 2026'da 0,85 ila 2,5 ABD Doları/kg arasında değişmektedir. Mükemmel sürünme mukavemetine ve ısı direncine sahiptirler. Bu krom moly alaşımlı çelik borular, yüksek{12}}sıcaklık kazanlarında, enerji üretiminde, rafineride ve petrokimyada yaygın olarak kullanılmaktadır.
Bu kaliteler arasında P91 en yüksek sıcaklık performansını sağlarken, P11 ve P22 basınçlı boru sistemleri için popüler, uygun maliyetli seçenekler olmaya devam ediyor.
A335 Dikişsiz Boru Fiyat Aralığı
| Seviye | Tipik Fiyat Aralığı | ABD Doları/Ton |
| A335 P5 | 1,8-4,2 ABD Doları/kg | 1.800–4.200$/Ton |
| A335 P9 | 2,0$–4,8$/kg | 2.000–4.800$/Ton |
| A335 P11 | 1,5-4,0 ABD Doları/kg | 1.500–4.000$/Ton |
| A335 P12 | 1,8-4,3 ABD Doları/kg | 1.800–4.300$/Ton |
| A335 P22 | 2,2$–5,0$/kg | 2.200–5.000$/Ton |
| A335 P91 | 3,5 – 8,5 ABD Doları/kg | 3.500–8.500$/Ton |
Fiyatlar şunlara göre değişir: Çap, Program, Kalite, Adet, Isıl işlem, Test gereksinimleri
Temel Çıkarımlar:
- ASTM A335 P5/P9/P11/P12/P22/P91, yüksek sıcaklıkta hizmete yönelik ferritik alaşımlı çelik dikişsiz borulardır.
- Krom, oksidasyon direncini ve{0}yüksek sıcaklıkta korozyon direncini artırır.
- Molibden sürünme mukavemetini ve yüksek-sıcaklık deformasyonuna karşı direnci artırır.
- P91 (9Cr-1Mo-V), bu kaliteler arasında en yüksek sürünme mukavemetini sağlar.
- P11 ve P22 genellikle enerji santrali kızdırıcı ve ara ısıtıcı uygulamaları için seçilir.
- Uygun kaynak prosedürleri ve PWHT, özellikle P91 için kritik öneme sahiptir.
ASME SA335 Boru Şartnamesi
| Ürün | Dikişsiz ferritik alaşımlı çelik boru |
| Malzeme | Krom moly alaşımlı çelik |
| Malzeme Sınıfı | Alaşımlı Çelik A335 P5 P9 P11 P12 P22 P91 Dikişsiz boru |
| Üretme | Sıcak işlenmiş / Soğuk çekilmiş |
| Dış Çap Aralığı | 1/4 inç ila 36 inç (13,7 mm ila 914 mm) |
| Uzunluk | Tek rastgele / Çift rastgele / Sabit |
| Son | Eğimli Uç, Düz Uç |
| Sertifikasyon | TR10204 3.1 / 3.2 |
| Ambalaj | Standart ambalajı veya ihtiyaçlarınıza göre ihracat yapın. |
ASTM A335 Alaşımlı Çelik Dikişsiz Boru Nedir?
ASTM A335 (ASME SA335), yüksek sıcaklıkta hizmet için amaçlanan nominal cidarlı ve minimum cidarlı dikişsiz ferritik alaşımlı-çelik boruları kapsar. P5, P9, P11, P12, P22 ve P91 gibi sınıflar. Alaşımlı çelik borular, yüksek-sıcaklık ve yüksek-basınç uygulamaları için tasarlanmıştır. Bu borular dikişsiz sıcak bitirme veya soğuk çekme işlemleri kullanılarak üretilmekte ve ASME B36.10M boyut standartlarına göre tedarik edilmektedir.
Ortak notlar şunları içerir:
- ASTM A335 P5
- ASTM A335 P9
- ASTM A335 P11
- ASTM A335 P12
- ASTM A335 P22
- ASTM A335 P91
A335 Gr P5, P9, P11, P12, P22, P91 Borunun Kimyasal Bileşimi
| Seviye | C | Mn | Pmaks | Maksimum S | Si | CR | Ay | Diğerleri |
| P5 | maksimum 0,15 | 0.30-0.60 | 0.025 | 0.025 | maksimum 0,50 | 4.00-6.00 | 0.45-0.65 | - |
| P9 | maksimum 0,15 | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 8.00-10.00 | 0.90-1.10 | - |
| P11 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - |
| P12 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | maksimum 0,50 | 0.80-1.25 | 0.44-0.65 | - |
| P22 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | maksimum 0,50 | 1.90-2.60 | 0.87-1.13 | - |
| P91 | 0.08-0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.00-9.50 | 0.85-1.05 | V 0.18–0.25 |
| N 0.030–0.070 | ||||||||
| Ni 0,40 maksimum | ||||||||
| Al 0,02 maksimum | ||||||||
| Cb 0,06–0,10 | ||||||||
| Ti 0,01 maksimum | ||||||||
| Maksimum 0,01 Zr |
ASTM A335 Borunun Mekanik Özellikleri
| Seviye | Çekme Dayanımı (MPa) | Akma Dayanımı (MPa) | Sertlik |
| P5 | 415'ten büyük veya eşit | 205'ten büyük veya eşit | 187 HB'den küçük veya ona eşit |
| P9 | 415'ten büyük veya eşit | 205'ten büyük veya eşit | 217 HB'den küçük veya ona eşit |
| P11 | 415'ten büyük veya eşit | 205'ten büyük veya eşit | 163 HB'den küçük veya ona eşit |
| P12 | 415'ten büyük veya eşit | 220'den büyük veya eşit | 163 HB'den küçük veya ona eşit |
| P22 | 415'ten büyük veya eşit | 205'ten büyük veya eşit | 170 HB'ye eşit veya daha az |
| P91 | 585'ten büyük veya eşit | 415'ten büyük veya eşit | 250 HB'ye eşit veya daha az |
astm a 335 Boru Çapı toleransları
| A335 Boru | Üzerinde | Altında | ||
| İNÇ (DN) | içinde | mm | içinde | mm |
| 1/8 ila 1 1/2 (DN 6 ila 40) | 1/64 | 0.4 | 1/64 | 0.4 |
| 1 1/2 ila 4'ün üzerinde (DN 40 ila 100) | 1/32 | 0.79 | 1/32 | 0.79 |
| 4'ten 8'e kadar (DN 100'den 200'e) | 1/16 | 1.59 | 1/32 | 0.79 |
| 8 - 12 üzeri (DN 200 - 300) | 3/32 | 2.38 | 1/32 | 0.79 |
| 12'den fazla (DN 300) | Belirtilen dış çapın +/- 1%'si | |||
Duvar kalınlığı toleransları
| Toleranslar % cinsindendir |
| 1/8 ila 2 1/2 (DN 6 ila 65) t/D: %20'nin üzerinde, %12,5'in altında |
| 2 1/2'nin (DN 65) üzerinde, t/D < veya %= 5: %22,5'in üzerinde, %12,5'in altında |
| 2 1/2'nin (DN 65) üzerinde, t/D > %5: %15'in üzerinde, %12,5'in altında |
| t=Belirtilen Et Kalınlığı; D=Belirtilen Dış Çap |
DIN-EN-ASTM A335 Eşdeğer malzeme
| ASTM | DIN Atölyesi | TR |
| A335 Sınıf P1 | 1.5415 | 16Ay3 |
| A335 Sınıf P11, P12 | 1.7335 | 13CrMo4-5 |
| A335 Sınıf P22 | 1.738 | 10CrMo9-10 |
| A335 Sınıf P5 | 1.7362 | X11CrMo5 |
| A335 Sınıf P9 | - | - |
| A335 Sınıf P91 | 1.4903 | X10CrMoVNb9-1 |
A335 P11 vs P22 vs P91
| Parametre | ASTM A335 P11 | ASTM A335 P22 | ASTM A335 P91 |
| Krom İçeriği (%) | 1.00 – 1.50 | 1.90 – 2.60 | 8.00 – 9.50 |
| Molibden İçeriği (%) | 0.44 – 0.65 | 0.87 – 1.13 | 0.85 – 1.05 |
| Maksimum Çalışma Sıcaklığı (derece) | ~520 derece | ~550 derece | ~600 derece – 625 derece |
| Çekme Dayanımı (Min, MPa) | 415 | 415 | 585 |
| Göreli Maliyet Faktörü | Temel (1,0x) | 1.15x | 1.55x |
| Kaynaklanabilirlik ve Ön Isıtma İhtiyaçları | Orta derecede ön ısıtma (100 derece +) | Daha yüksek ön ısıtma (150 derece +) | Sıkı ön ısıtma ve PWHT gerekli |
"Bana 550 derecede çalışan yüksek-basınçlı bir kazan projesi için ASTM A335 alaşımlı çelik borulara yönelik hızlı bir seçim kılavuzu verin."
| Seviye | Malzeme | Tipik Sıcaklık Aralığı | Ana Avantaj | Ortak Uygulamalar |
| P11 | 1.25Cr-0.5Mo | 450–550 derece | Düşük maliyetli, karbon çeliğinden daha iyi ısı direnci | Kazan boruları, rafineri ısıtıcıları |
| P22 | 2.25Cr-1Mo | 500–600 derece | Mükemmel sürünme mukavemeti ve oksidasyon direnci | Ana buhar hatları, kızdırıcı boruları |
| P91 | 9Cr-1Mo-V | 550–650 derece | Çok yüksek sürünme mukavemeti, daha ince duvar tasarımı | Ultra-süperkritik kazanlar |
"Petrol rafinerisi boruları için P11, P22 ve P91'in maliyet ve performansını karşılaştırın."
| Parametre | ASTM A335 P11 | ASTM A335 P22 | ASTM A335 P91 |
| Malzeme Türü | 1.25Cr-0.5Mo Alaşımlı Çelik | 2.25Cr-1Mo Alaşımlı Çelik | 9Cr-1Mo-V Alaşımlı Çelik |
| Tipik Fiyat (FOB Çin) | 0,8–3,0 ABD Doları/kg | 1,5–4,0 ABD Doları/kg | 3,0–7,0 ABD Doları/kg |
| Çekme Mukavemeti (Min.) | 415MPa | 415MPa | 585MPa |
| Akma Dayanımı (Min.) | 205 MPa | 205 MPa | 415MPa |
| Sürünme Dayanımı Endeksi | 1 | 1.4–1.6 | 2.5–3.0 |
| Servis Sıcaklığı | 540 dereceye eşit veya daha az | 580-600 dereceye eşit veya daha az | 620–650 dereceye eşit veya daha az |
| Oksidasyon Direnci | İyi | Daha iyi | Harika |
| Sürünme Direnci | Orta | Yüksek | Çok Yüksek |
| Tipik Uygulamalar | Kazan boruları, rafineri ısıtıcıları, orta sıcaklıkta buhar | Ana buhar hatları, kızdırıcı, rafineri yüksek-basınçlı buhar | Ultra-süperkritik kazanlar, yüksek-verimli enerji santralleri |
| Ana Avantaj | En düşük maliyet | En iyi maliyet/performans dengesi | En yüksek sıcaklık ve sürünme performansı |
"Elektrik üretim tesislerinde P22 ve P91 borularının yaygın arıza modları nelerdir?"
Durum : Enerji Santrali Buhar Hattında P22 Boru Sızma Arızası
Sorun:
Bir elektrik santralinde uzun süreli çalışmanın ardından-çatlama yaşandı.
Çalışma koşulu:
Sıcaklık: 560 derece
Basınç: 18 MPa
Servis süresi: 120.000 saat
Arıza analizi şunu gösterdi: Sürünme hasarı; Karbür çökelmesi; Mikroyapı bozulması
Ana neden:
Boru orijinal tasarım ömrünün ötesinde çalıştırıldı.
Çözüm:
P22'den P91'e yükseltin.
Faydalar:
İzin verilen daha yüksek stres
Azaltılmış sürünme deformasyonu
Daha uzun çalışma ömrü
ASTM A335 P91 Ultra-Süperkritik Enerji Santrali için Dikişsiz Boru
Buhar sıcaklığı: 600 derece
Basınç: 25 MPa
Neden? ASTM A335 P91 Dikişsiz Boru şunları sağlar: Daha yüksek sürünme mukavemeti; Azaltılmış boru kalınlığı; Daha uzun tasarım ömrü
"Yüksek-basınçlı buhar hatlarında neden P22 karbon çeliğine tercih ediliyor?"
Karbon çeliği 400 derecenin üzerinde hızla mukavemetini kaybeder.
Krom moly alaşımlı çelik şunları sağlar:
- Daha yüksek çekme mukavemeti
- Daha iyi sürünme direnci
- Geliştirilmiş oksidasyon direnci
- Daha uzun servis ömrü
Rafineri Hidrojen Ünitesi için ASTM A335 P22 / P91
- Hizmet: Yüksek-sıcaklıktaki hidrojen ortamı
- Sıcaklığa bağlı olarak P22 / P91
- Hususlar: Hidrojen saldırı direnci; Uzun-vadeli güç; Denetim gereksinimleri
Kaynak
Kaynak ve Ön Isıtma: P22 ve P91 gibi Cr-Mo alaşımlı çelik borular, kaynak protokolleri göz ardı edilirse havada-sertleşmeye ve soğukta çatlamaya eğilimlidir. Daima uygun ön ısıtma uygulayın (tipik olarak kalınlığa ve dereceye bağlı olarak 150 derece –250 derece) ve pasolar arası sıcaklıkları koruyun.
-Kaynak Sonrası Isıl İşlem (PWHT): Artık kaynak gerilimlerini azaltmak, sünekliği yeniden sağlamak ve tokluğu sağlamak için P11, P22 ve P91 gibi kaliteler için zorunludur.
P91 Kaynak
| Ön ısıtma sıcaklığı | 200–300 derece |
| Kaynak yöntemi | GTAW + SMAW |
| Dolgu metali | ER90S-B9 / E9015-B9 |
| PWHT | Zorunlu |
Yaygın kaynak sorunları:
1. Hidrojen çatlaması
Nedenleri: Nem kirliliği; Yanlış elektrot depolama; Yüksek soğutma hızı
2. Isıdan Etkilenen Bölgede (HAZ) aşırı sertlik
Nedenleri: Yanlış ön ısıtma. Uygun olmayan-kaynak sonrası ısıl işlem
Isıl işlem
ASTM A335 çelik boru, tam-tavlamaya, izotermal-tavlamaya veya normalleştirmeye-ve-temperleme durumuna kadar yeniden ısıtılacaktır. Normalleştirilmiş ve temperlenmiş durumda tedarik edildiğinde, P5, P9, P21 ve P22 çelik kalitelerinin minimum temperleme sıcaklığı, P1, P2, P11, P12 ve P15 çelik kaliteleri için 1250 derece F [675 derece] ve 1200 derece F [650 derece] olacaktır.
ASTM A335 Alaşımlı Çelik Borunun Korozyon Sorunları
P91 P22'den daha mı iyi?
P91'in sürünme mukavemeti ve sıcaklık kapasitesi daha yüksektir, ancak P22'nin kaynaklanması daha kolaydır, daha ucuzdur ve daha yaygın olarak kullanılır.
ASTM A335 P22 karbon çelik borunun yerini alabilir mi?
Evet. P22 genellikle karbon çeliğinin yüksek-sıcaklık kayması nedeniyle gücünü kaybettiği yüksek-basınçlı buhar hatları için seçilir.
550 derece buhar için hangi ASTM A335 sınıfı en iyisidir?
Genellikle P22 tercih edilirken, daha yüksek verimlilik ve daha ince duvar tasarımı gerektiğinde P91 seçilir.
Ambalajlama:
- Paketler (altıgen)
- Ahşap Kutular
- Kasalar (çelik/ahşap)
- Her yarıçapı ayrılmış U-Bükme boruları için özel kasalar
- müşterinin ihtiyaçlarına göre
Referans alınan standartlar
- ASTM A335Son Güncelleme: 15 Nis 2026: Yüksek-Sıcaklıkta Hizmet için Dikişsiz Ferritik Alaşımlı-Çelik Boruya İlişkin Standart Şartname
- Kaynaklı ve dikişsiz çelik borular için ASME B36.10M boyut standardı
- ASTM A999/ A999M, Paslanmaz ve alaşımlı çelik borulara yönelik ortak gereksinimler için standart spesifikasyon
- ASTM A92, Çelik malzemeler için sertlik test yöntemleri
- E213, Çelik boru ve tüplerin ultrasonik testi için talimatlar ve uygulama
SSS:
S: P11 ve P22 alaşımlı çelik borular arasındaki fark nedir?
A: P22 kabaca %2,25 Krom ve %1 Molibden içerir (P11'in %1,25 Cr'sine kıyasla), üstün yüksek-sıcaklık dayanımı ve korozyon direnci sunar, bu da onu enerji santrali kızdırıcı döngüleri için endüstri standardı haline getirir.
S: P91 ön ısıtma yapılmadan kaynaklanabilir mi?
A: Kesinlikle hayır. P91, martensitik mikro yapısı nedeniyle yıkıcı kırılgan çatlamayı önlemek için sıkı bir ön ısıtma (tipik olarak 200 derece –300 derece) ve kontrollü PWHT gerektirir.
S: ASTM A335 P91 dikişsiz borunun 2026'daki fiyatı nedir?
A:ASTM A335 P91 dikişsiz boru fiyatı genellikle civarındadır3,5 – 8,5 ABD Doları/kgboru boyutuna, duvar kalınlığına, miktarına, test gereksinimlerine ve tedarikçinin konumuna bağlı olarak. P91 daha pahalıdır çünkü daha yüksek krom, molibden, vanadyum içerir ve sıkı ısıl işlem gerektirir.
S: A335 P22 ve P91 boru arasındaki fark nedir?
A:P91 daha yüksek krom içeriğine sahiptir (yaklaşık %9 Cr) ve P22'ye (%2,25 Cr) kıyasla üstün sürünme mukavemeti sağlar. P91, 580 derecenin üzerindeki sıcaklıklar için tercih edilirken P22, geleneksel yüksek{8}}sıcaklıklı buhar sistemlerinde yaygın olarak kullanılır.
S: Yüksek-basınçlı buhar hatlarında neden karbon çeliğine göre P22 tercih ediliyor?
A:P22, oksidasyon direncini ve sürünme mukavemetini artıran krom ve molibden içerir. Karbon çeliği yüksek sıcaklıklarda mekanik mukavemetini daha hızlı kaybeder, bu da P22'yi uzun-vadeli buhar hizmeti için daha güvenli hale getirir.
S: Kazan uygulamaları için hangi ASTM A335 sınıfı en iyisidir?
A:En iyi kalite çalışma koşullarına bağlıdır:
P11/P12 → orta sıcaklık kazanları
P22 → yüksek-basınçlı kazanlar
P91 → 580 derecenin üzerindeki ultra-süperkritik kazanlar
Zhengzhou Huitong Boru Hattı Equipment Co., LTD Hakkında.
HT PIPE tanınmış bir stokçu ve ihracatçıdır-. 15+ ihracat tecrübesine sahip paslanmaz/karbon/nikel alaşımlı malzeme tedarikçisiyiz. Sadece boru, levha, yuvarlak çubuk değil, aynı zamanda boru bağlantı parçaları, flanşlar vb. de sağlıyoruz. Daha fazla bilgi ve ücretsiz fiyatlar için bizimle iletişime geçin.
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅%100 PMI (Pozitif Malzeme Tanımlaması)
✅Ultrasonik Test (ASME VIII'e göre)
✅Üçüncü-Taraf Denetimi (SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
Yazarı: Chloe Pu
Paslanmaz Çelik, Nikel Alaşımlı ve Karbon Çelik Metal Endüstrisinde 5+ Yıllık Profesyonel Deneyim
Son Güncelleme: 8 Temmuz 2026 (Pekin Saati)
Popüler Etiketler: alaşımlı çelik a335 p5/p9/p11/p12/p22/p91 dikişsiz boru, Çin, üreticiler, fabrika, fiyat, özelleştirilmiş
Dubleks Çelik A182 F51 Dubleks2205 S31803 /F53 Duble...
Karbon Çelik A 234 WPB, A 860 WPHY 42 / WPHY 46 / ...
Nikel Alaşımlı Çelik B 366 WPNIC (Inconel 800) WPN...
Dubleks Çelik 2205/ 2507/ 904L/ 254SMO Kaynaklı Boru
Paslanmaz Çelik A182 F317L/F321/F347/F310 SW Boru Fl...
Paslanmaz Çelik A 182 F 304 / F 304 L / F 316 L / F...
Soruşturma göndermek
