Taşma Halkası Nedir
Aug 27, 2020
Bir Boşaltma Halkası ile Damlama Halkası arasında hiçbir fark olmadığı görülmektedir. Şirketlerin büyük çoğunluğu bunlara sızdırma halkaları diyorlar çünkü hava alma basıncına izin veriyorlar veya basınç göstergeleri veya diğer sensörleri bir boru sistemine monte ediyorlar.
Hava tahliye halkası, geleneksel conta malzemesi kullanılarak cıvata dairesi içindeki standart flanşlar arasına uyacak şekilde tasarlanmış bir veya daha fazla radyal boru bağlantısına sahip bir halka bölümüdür. Halka normalde, valfler ve aletlerle bağlantı için 1/2 inç soket kaynağı veya 3/4 inç kılavuzlu olarak gelir. Halkanın yüzü de herhangi bir flanş tipiyle eşleşecek şekilde yapılabilir ve proses borularının ASME flanş derecesine göre farklı boyutlara sahiptir.
Hava Alma Halkaları, boru tesisatını boşaltmak, numune almak, aletleri takmak ve hatta bir vananın havasını almak için faydalı bir yol sağlayabilir. Ayrıca bir vana ve / veya kör flanşla da kullanılabilirler, bu, flanşı çıkarmadan önce vananızın basıncını azaltmanıza ve atmanıza olanak tanır. Bu genellikle sızdıran bir vana değiştirilerek yapılır.
Hava alma halkası herhangi bir malzeme veya boyutta olabilir ve valfler ile aletleri bağlamak için tasarlanmıştır. Hava alma halkasının yüzü herhangi bir flanş tipine uyacak şekilde üretilebilir. Bir sızdırma halkası için standart boyutlar NPS 1 ila NPS 24 ve ASME Basınç Sınıfları 150 ila 1500'dür. Karbon çeliği, paslanmaz çelik vb. Gibi birçok farklı malzemede gelir.

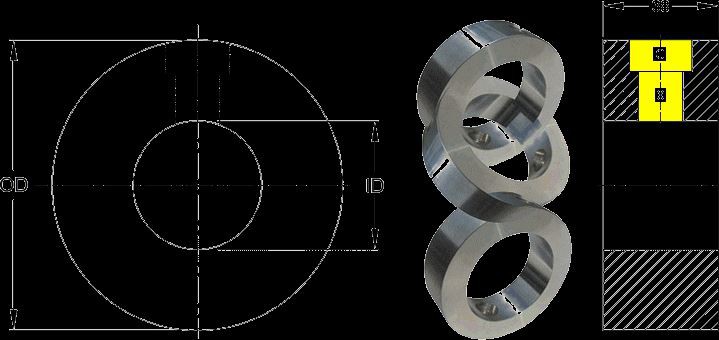

NPS | İD | Basınç Sınıfı | ||||
150 | 300 | 600 | 900 | 1500 | ||
1 | 28.6 | 63.5 | 69.9 | 69.9 | 76.2 | 76.2 |
1.1/2 | 41.3 | 82.6 | 92.1 | 92.1 | 95.3 | 95.3 |
2 | 54 | 101.6 | 108 | 108 | 139.7 | 139.7 |
2.1/2 | 63.5 | 120.7 | 127 | 127 | 161.9 | 161.9 |
3 | 79.4 | 133.4 | 146.1 | 146.1 | 165.1 | 171.5 |
4 | 104.8 | 171.5 | 177.8 | 190.5 | 203.2 | 206.4 |
6 | 155.6 | 219.1 | 247.7 | 263.5 | 285.8 | 279.4 |
8 | 203.2 | 276.2 | 304.8 | 317.5 | 355.6 | 349.3 |
10 | 257.2 | 336.6 | 358.8 | 396.9 | 431.8 | 431.8 |
12 | 304.8 | 406.4 | 419.1 | 450.9 | 492.1 | 514.4 |
Notlar:
·Aksi belirtilmedikçe boyutlar milimetredir.
·C- 1/2 inç veya 3/4 inç dişli veya soket kaynak kılavuzları standarttır. Birden fazla kılavuz sağlanabilir, ancak müşteri tarafından yönlendirilmelidir. Daha büyük kılavuzlar gerekirse, halkanın kalınlığı etkilenebilir.
·X- Boru veya ek parçanın iç çapına bağlı olarak.
·Conta yüzeyinin standart finişi 125-250 tırtıklı finiş için işlenecektir. Diğer yüzey kalitesi müşteri tarafından belirtilmelidir.
